MPO光纖跳線連接器是由連接器和光纜組成，是一種高密度的光纖傳輸跳線。MPO連接器為MT系列連接器之一，是一種多芯多通道的插拔式連接器，MT系列的插芯都采用插芯端面上左右兩個直徑為0.7mm的導引孔與導引針(又叫PIN針)進行精準連接。
MPO光纖跳線連接器是由連接器和光纜組成，是一種高密度的光纖傳輸跳線。MPO連接器為MT系列連接器之一，是一種多芯多通道的插拔式連接器，MT系列的插芯都采用插芯端面上左右兩個直徑為0.7mm的導引孔與導引針(又叫PIN針)進行精準連接。

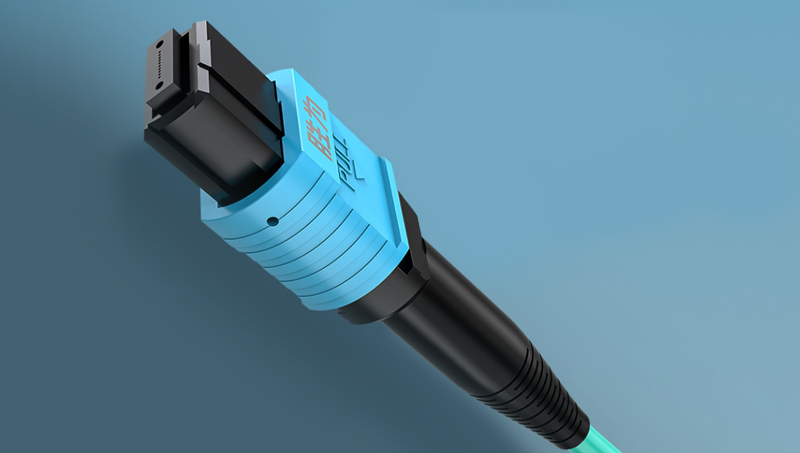

（勝為MPO光纖跳線連接器）
MPO光纖跳線連接器相較于其他連接器,最主要的特點是緊湊設計、跳線芯數多。MPO連接器與SC連接器的尺寸相同,但可容納12或24根光纖,因此,MPO可大大節省機柜布線空間。目前MPO連接器有8芯、12芯、24芯、48芯、72芯、144芯數設計,其中比較常見的是12,24芯MPO跳線。40GMPO-MPO光纖跳線,一般采用12芯的MPO多模插芯;100GMPO-MPO光纖跳線,則一般采用24芯的MPO插芯。
MPO光纖連接器包含了光纖、護套、耦合組件、金屬環、引腳、防塵帽等,而且引腳部分分為公頭和母頭兩種形式。公頭連接頭有兩個PIN針,而母頭連接頭則沒有。MPO連接器之間的連接是通過PIN針進行精確對準的。在對接連接器時,裝在插芯尾部的彈簧會對插芯提供一個推力,使其與適配器鎖死。連接器主體的一側有一個"鍵",有"凹凸"之分,用于限制連接頭的相對位置,即P1,P2等。在連接器主體側有一個稱為"白點"的標記,用于指定連接器的插入側。
與其他光纖連接器相比,MPO連接器具有體積小、精度高、密度大等特點,它的出現極大地提高了光網絡的普及,降低了生產成本。因此MPO跳線被廣泛應用于在布線過程中需要高密度集成光纖線路環境中,如FTTX及40/100GSFP、SFP+等收發模塊或設備內外部的連接應用。
(勝為MPO光纖跳線連接器應用場景)
通過今天的介紹，相信大家已經對MPO光纖跳線連接器的接線方法有所了解。想更多地了解勝為千兆單模光纖收發器，歡迎廣大客戶前來咨詢。咨詢熱線：400-8010-951，勝為光纖廠家--7*24小時全天不間斷為客戶提供全程貼心采購顧問。
