勝為告訴您MPO光纖跳線的結構和極性分類問題
MPO（Multi-fiber Push On）是一種高密度光纖傳輸跳線，由連接器和光纖電纜組成。 與其他連接器相比，MPO光纖跳線的主要特點是緊湊的設計。有大量的跳線核心。 MPO連接器與SC連接器的尺寸相同，但可以容納12或24根光纖，因此MPO可以節省機柜空間。
MPO（Multi-fiber Push On）是一種高密度光纖傳輸跳線，由連接器和光纖電纜組成。 與其他連接器相比，MPO光纖跳線的主要特點是緊湊的設計。有大量的跳線核心。 MPO連接器與SC連接器的尺寸相同，但可以容納12或24根光纖，因此MPO可以節省機柜空間。

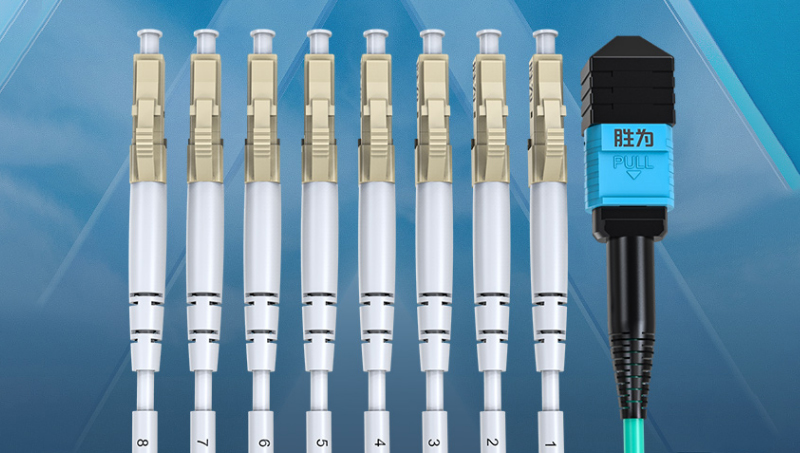

（勝為mpo光纖跳線）
目前，MPO連接器有8/12/24/48/72/144口數設計，其中12口和24口MPO跳線比較常見。 40G MPO-MPO光纖跳線，一般采用12芯MPO多模插芯; 100G MPO-MPO光纖跳線，一般采用24芯MPO插芯。
MPO光纖連接器包括光纖，護套，耦合元件，金屬環，引腳，防塵帽等，并且引腳部分分為公母和母頭。公連接器有兩個PIN引腳，而母連接器沒有。 MPO連接器之間的連接通過PIN引腳精確對齊。
當對接連接器時，連接到套圈的彈簧向套圈提供推力，使其與適配器鎖定。連接器主體在一側具有“鍵”和“凸起”以限制連接器的相對位置，即P1，P2等。在連接器主體的側面，存在稱為“白點”的標記，其指定連接器的插入側。
（MPO光纖跳線的簡化結構圖）
通常，一條光鏈路需要兩條光纖來完成整個傳輸過程，極性是光纖鏈路兩端的發送端（Tx）和接收端（Rx）之間的互連匹配。
三種線序的MPO極性分類:
Type A(直通型):
跳線兩端的磁芯布置在相同的位置，即一端的1對應另一端的1，而一端的12對應另一端的12。兩端的鍵鍵相反，key up對應key down。
（MPO光纖跳線——Type A直通型示意圖）
Type B(交錯型):
跳線兩端的磁芯位置相反，即一端的1對應另一端的12，一端的12對應另一端的1。兩端的關鍵方向是相同的，即，key up對應于key up，key down對應于key down。
（MPO光纖跳線——Type B交錯型示意圖）
Type C(成對交錯型):
C型MPO跳線是相鄰的一對芯的交叉點，即，一端的芯1對應另一端2，另一端的芯12的另一端為11。兩端的按key 也可相反，按key up對應key down。
（MPO光纖跳線——Type C成對交錯型示意圖）
不同極性連接的不同極性方法使用不同類型的MPO干線電纜。但是，所有方法都使用雙工跳線來形成光纖鏈路。 TIA標準還定義了兩種不同類型的LC或SC雙工光纖跳線，用于端到端雙工連接。 A-A型（交叉）跳線和A-B（直通）跳線。
與其他光纖連接器相比，MPO連接器具有小尺寸高精度，高密度的特點。 MPO連接器的外觀極大地增加了光網絡的普及并降低了生產成本。因此，MPO光纖跳線在布線過程中廣泛應用于高密度集成光纖線路，如FTTX和40/100GSFP，SFP +收發器模塊或內部和外部連接應用。
